Größe:M5-M22
Oberfläche:ZP
Material:Edelstahl
D | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
C | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
Dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
Dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
E | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
M | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
Mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
s | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
R | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

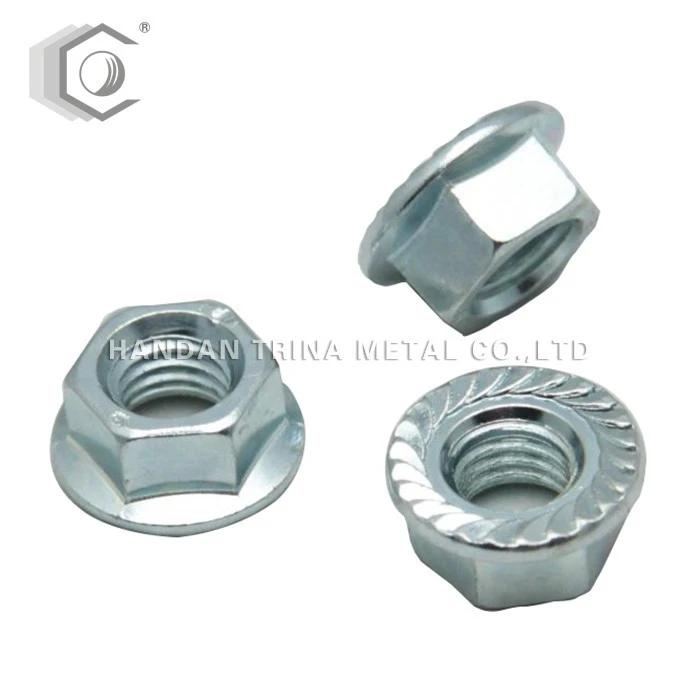

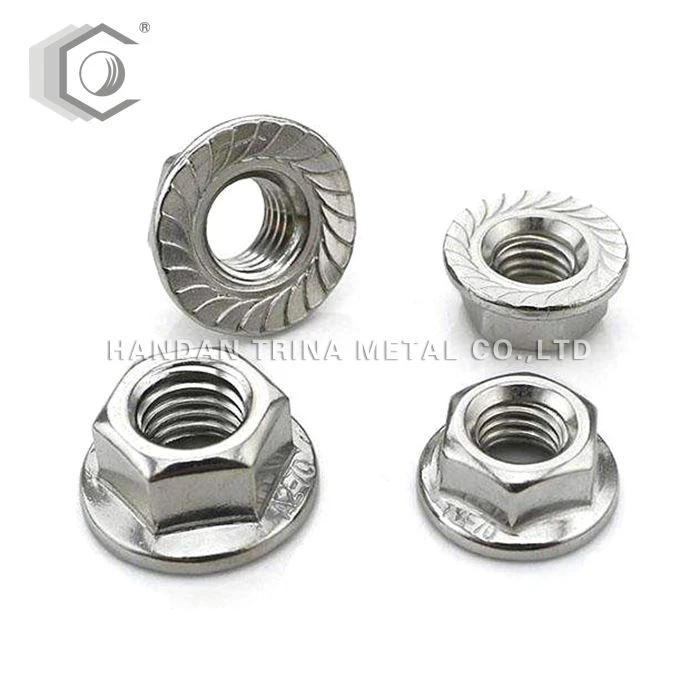

Die Flanschmutter hat an einem Ende einen breiten Flansch, der als integrierte Dichtung verwendet werden kann. Dies wird verwendet, um den Druck der Mutter auf das feste Teil zu verteilen, wodurch die Möglichkeit von Beschädigungen des Teils reduziert wird und es aufgrund der ungleichmäßigen Befestigungsfläche weniger wahrscheinlich wird, sich zu lösen. Es ist meist sechseckige, aus gehärtetem Stahl, und in der Regel mit Zink beschichtet. Mit rotierendem Flansch hilft es, eine stabilere Struktur zu bilden, ohne das fertige Produkt wie die gezackte Flanschmutter zu beeinträchtigen.

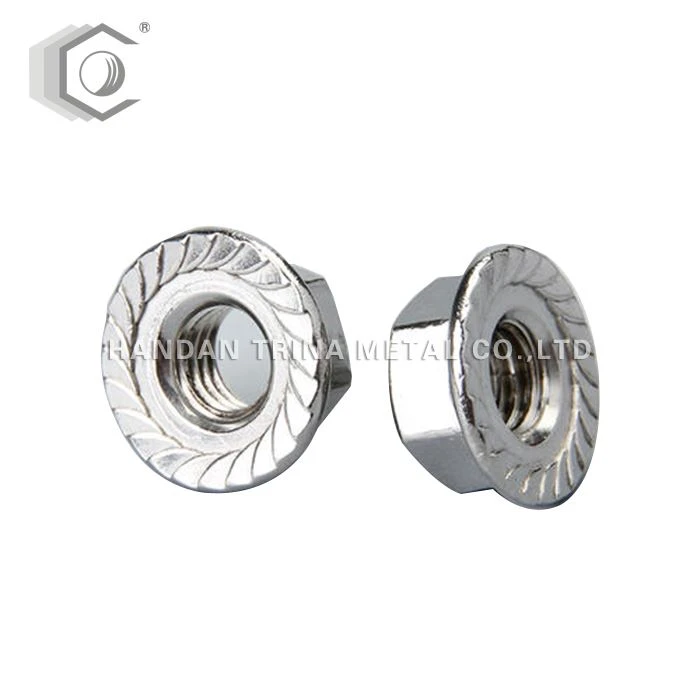

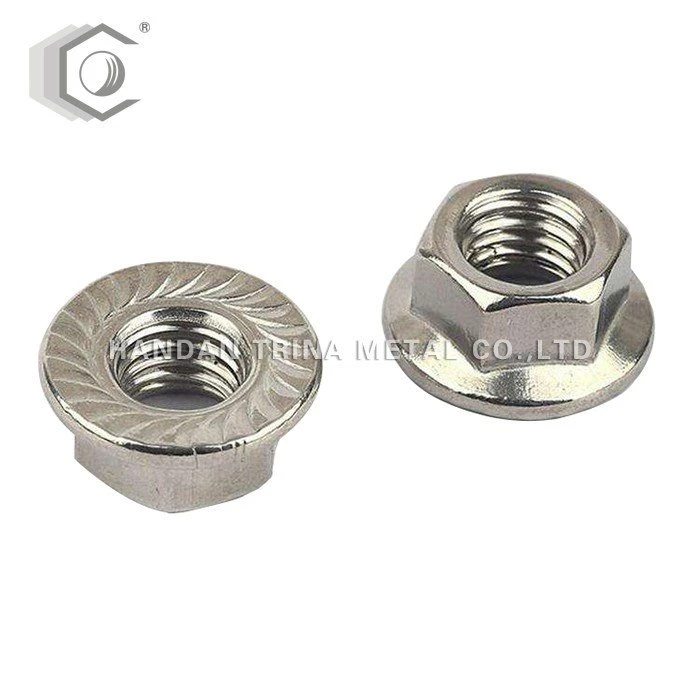

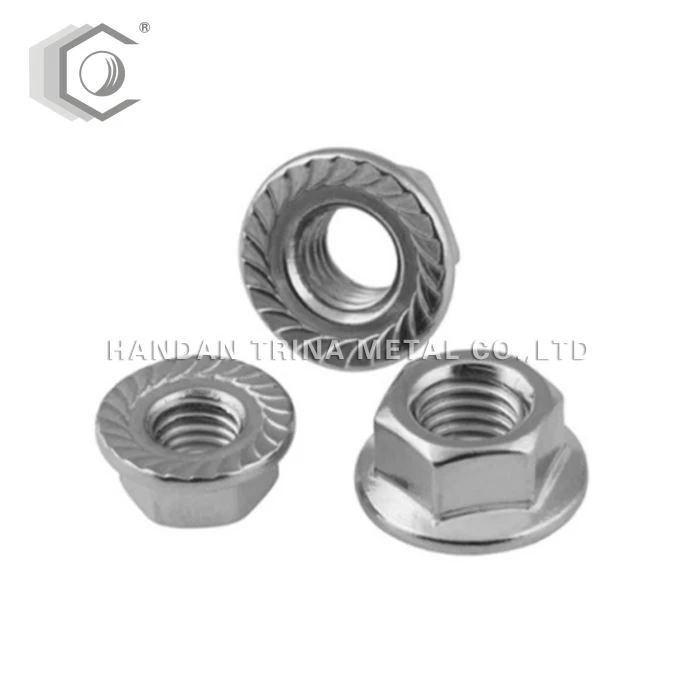

In vielen Fällen ist der Flansch fixiert und dreht sich mit der Mutter. Der Flansch kann gezackt werden, um einen Verriegelungseffekt zu erzielen. Die Serrationen sind so abgewinkelt, dass sich die Mutter nicht in Richtung lösender Mutter dreht. Aufgrund der Serrationen können sie nicht mit Unterlegscheiben oder auf zerkratzten Oberflächen verwendet werden. Die Serration verhindert, dass die Vibration der Mutter den Verschluss bewegt und hält so die Retentionskraft der Mutter aufrecht.
