Größe: M8-M72
Oberfläche: ZP ， HDG
Typ: L-Typ
Material: Edelstahl, Kohlenstoffstahl usw.
d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 |
P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
b | 22.5 | 28 | 33.5 | 44 | 55 | 66 | 82 | 98 | 114 | 130 | 151 | 172 | 192 |
20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
n | 25 | 32 | 40 | 55 | 65 | 80 | 100 | 120 | 140 | 160 | 185 | 210 | 250 |
s | 55 | 55 | 70 | 90 | 110 | 130 | 160 | 190 | 230 | 260 | 290 | 340 | 370 |
e | 35 | 45 | 55 | 70 | 85 | 100 | 120 | 140 | 160 | 180 | 210 | 250 | 290 |

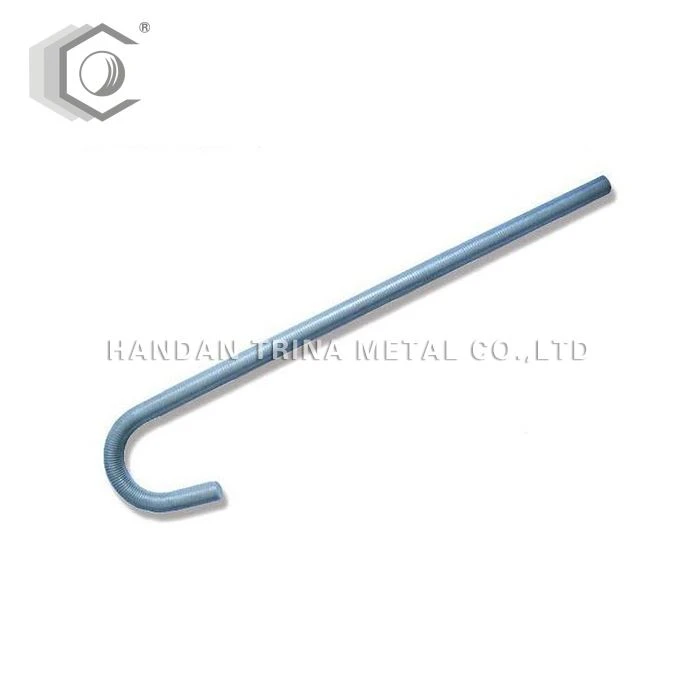

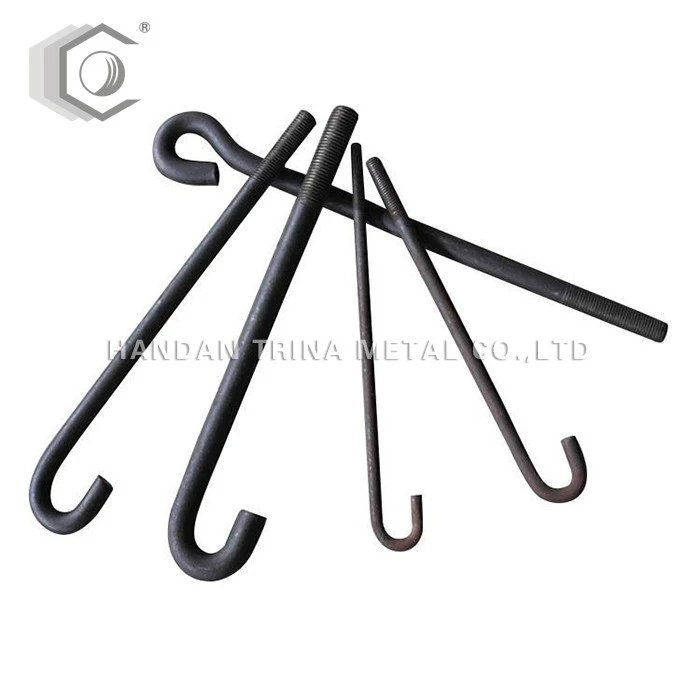

Wenn die mechanischen Komponenten auf dem Betonfundament installiert werden, wird das J-förmige Ende dieses Bolzens zur Verwendung in den Beton eingegraben.
J Ankerbolzen verwenden im Allgemeinen Q235-Stahl, der glatt und rund ist. Das Gewinde der Mutter ist nicht so einfach wie rund. Bei glatten runden Ankerbolzen beträgt die eingegrabene Tiefe im Allgemeinen das 25-fache des Durchmessers, und dann wird ein 90-Grad-Haken mit einer Länge von etwa 120 mm hergestellt. Wenn der Bolzendurchmesser groß und die vergrabene Tiefe zu tief ist, kann eine quadratische Platte an das Ende des Bolzens geschweißt werden, dh ein großer Kopf reicht aus. Die vergrabene Tiefe und der Haken sollen die Reibung zwischen dem Bolzen und dem Fundament sicherstellen, damit der Bolzen nicht herausgezogen und beschädigt wird.
Ankerbolzen können unterteilt werden in:
Befestigen Sie die Ankerbolzen
Bewegliche Ankerbolzen
Expansionsankerbolzen
Kleben Sie die Ankerbolzen
Installation:
Behandlung des Lösens von Fundamentschrauben im Fundament. Wenn die Ankerbolzen festgezogen sind, können die Bolzen herausgezogen werden. Zu diesem Zeitpunkt sollten die Schrauben in die ursprüngliche Position gebracht werden, und das Fundament um die Schrauben sollte ausreichend herausgeschaufelt und dann an den Schrauben angeschweißt werden. Legen Sie zwei U-förmige Stahlstangen vertikal und horizontal und reinigen Sie die Grube anschließend mit Wasser und Fugenmasse. Ziehen Sie die stromführenden Ankerbolzen fest, nachdem sich der Beton auf die Bemessungsfestigkeit verfestigt hat. Die Behandlungsmethode für die Abweichung der aktiven Ankerbolzen entspricht in etwa der von toten Ankerbolzen. Ziehen Sie einfach die Ankerbolzen zur Bearbeitung heraus. Wenn der Bolzen zu lang ist, kann er an der Werkzeugmaschine abgeschnitten und mit einem Gewinde versehen werden. Wenn der Bolzen zu kurz ist, kann er durch Warmschmieden verlängert werden. Wenn die Position nicht übereinstimmt, korrigieren Sie sie mit der Biegemethode.
Anwendungsbranche:
Geeignet für alle Arten von Gerätebefestigungen, eingebetteten Teilen für Stahlkonstruktionen, Straßenlaternen, Verkehrszeichen, Pumpen, Kesselinstallationen, eingebetteten Befestigungen für schwere Geräte usw.
